配置図

概要

システムの物理的な構造や配置関係を記述するために、配置図を利用できます。
このページでは、配置図を利用するための操作について、次の順で説明します。

  • 配置図を配置する
  • ノードを定義する
  • 関連を定義する

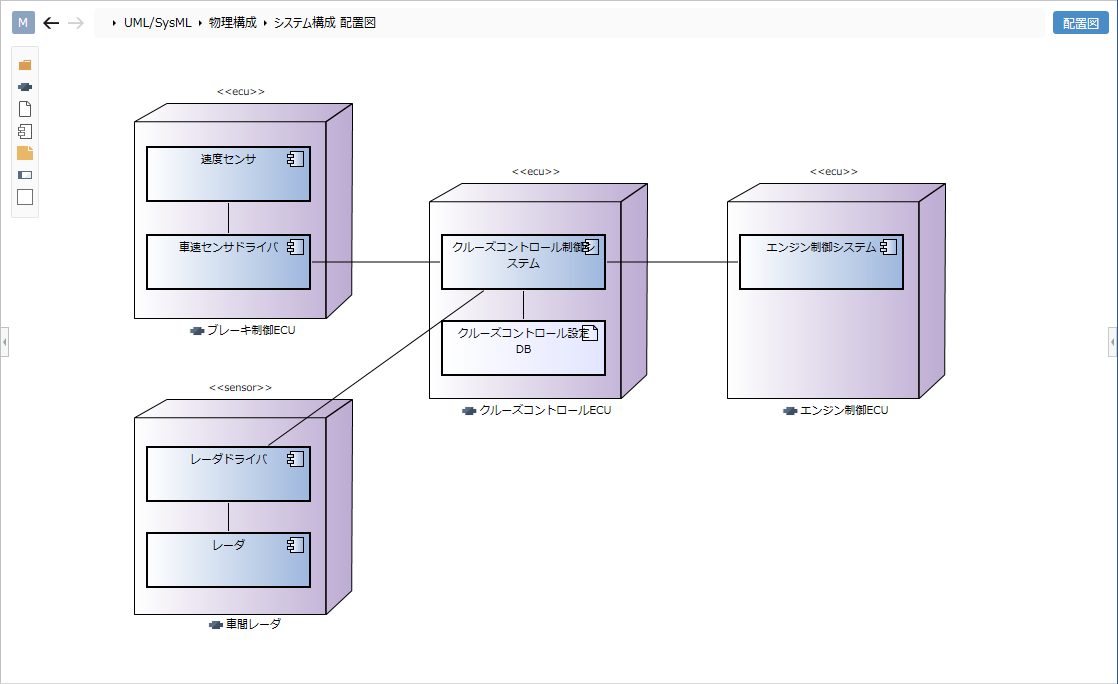

配置図

配置図を配置する

配置図を配置するには、以下の手順で行います。

配置図を配置する

操作手順

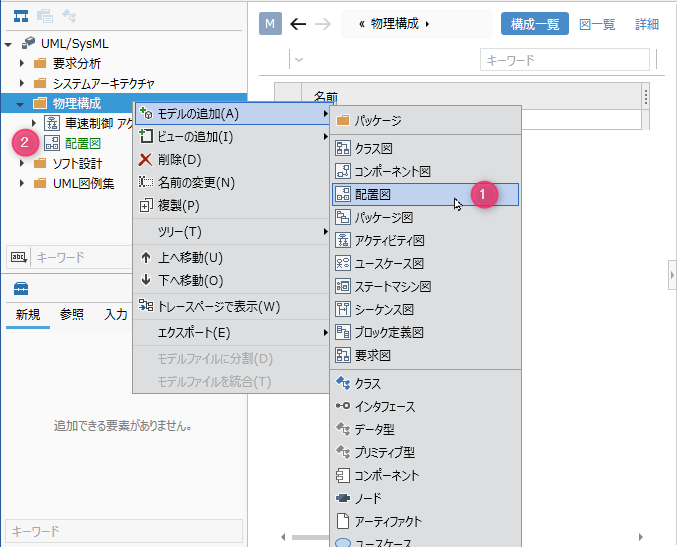

  1. モデルナビゲータにてパッケージを選択し、コンテキストメニューの [モデルの追加] > [配置図] をクリックします。
  2. 選択したパッケージの子要素に配置図が配置されます。

ノードを定義する

ノードを定義するには、以下の手順で行います。

ノードを定義する

操作手順

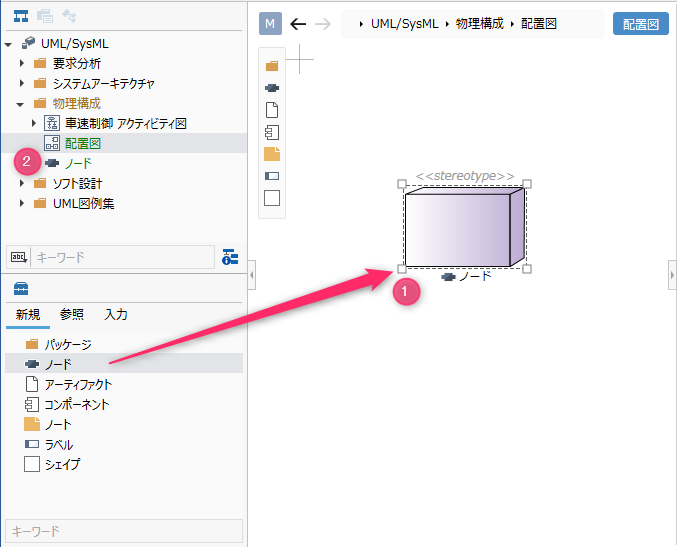

  1. 表示されている配置図にツールボックスから [ノード] をドラッグ&ドロップします。
  2. 表示されている配置図の兄弟要素として新規にノードが追加されます。
ツールボックスから追加できる要素

配置図ではツールボックス内で表示している以下の要素を追加できます。

アイコン名称
パッケージパッケージ
ノードノード
アーティファクトアーティファクト
コンポーネントコンポーネント
ノートノート
ラベルラベル
シェイプシェイプ

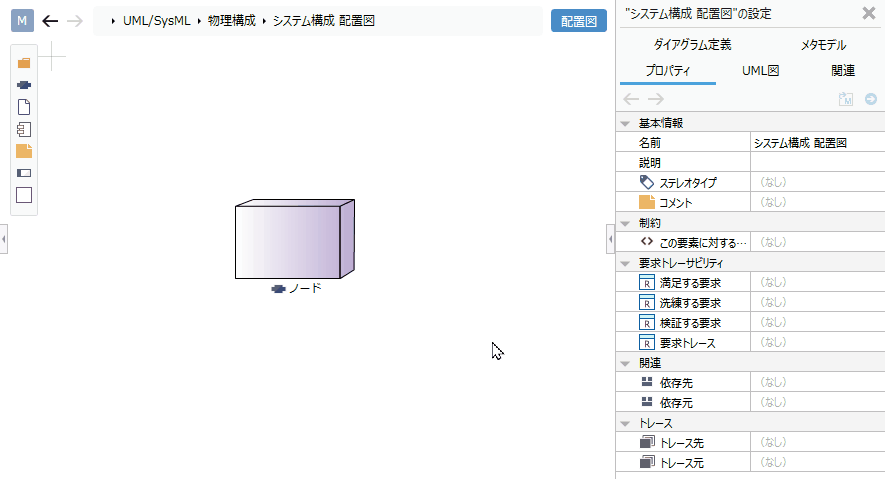

ノードにステレオタイプを追加する

ステレオタイプを追加するには、以下の手順で行います。

ステレオタイプを追加する

操作手順
  1. ノードを選択します。
  2. プロパティインスペクタの[基本情報] > [ステレオタイプ]フィールドの[追加]ボタンをクリックすると、その選択肢が表示されます。
  3. ステレオタイプを選択して [OK] ボタンを押下すると、ノードにステレオタイプが設定され、ノードシェイプにステレオタイプが表示されます。
tip

ステレオタイプの選択肢は、パッケージモデルの [詳細] ビューで定義できます。

tip

追加したステレオタイプは、次の手順で配置図から編集できます。

  1. ノードに表示されたステレオタイプをダブルクリックすると、編集状態になります。
  2. ステレオタイプを変更して編集を確定させると、配置図上に反映され、ノードのステレオタイプが変更されます。
tip
  • 既存のノードを配置図上に表示したい場合は、モデルナビゲータ上のノードを配置図上にドラッグ&ドロップすることで表示できます。
  • 図上のノードシェイプに対して、アーティファクトやコンポーネントをドラッグ&ドロップすることで、ノードへの配置物を定義できます。
    配置物として定義したアーティファクトやコンポーネントは、ノードの子要素として追加します。

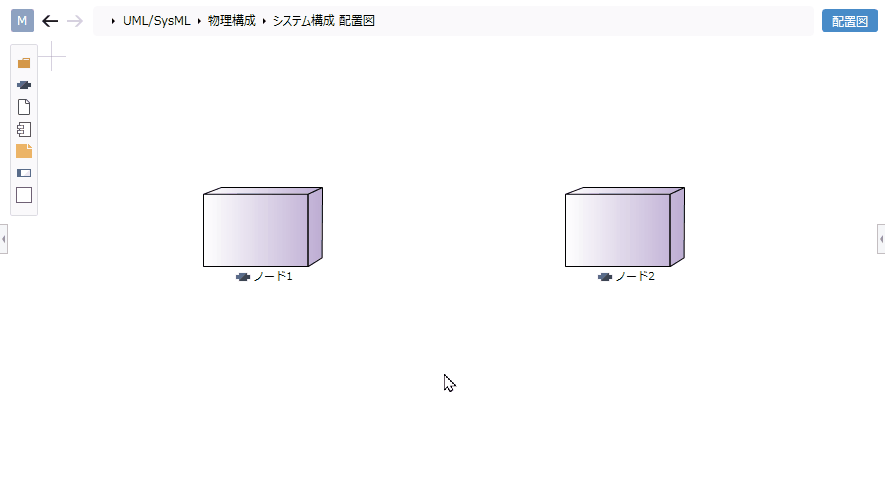

関連を定義する

関連を定義するには、以下の手順で行います。

関連を追加する

操作手順
  1. 関連付けるノードの上にポインタを移動します。
  2. ノードの四方に表示される[▲]アイコンをドラッグして、もう一方のノードにドロップします。
  3. 追加可能な関連の一覧が表示されるので追加したい関連を選択すると、選択した関連が追加されます。
追加できる関連

配置図では次の関連を使用できます。

アイコン名称
依存依存
関連関連
関連にステレオタイプを追加する

ステレオタイプを追加するには、以下の手順で行います。

ステレオタイプを追加する

操作手順
  1. 関連を選択します。
  2. グレーアウトされている[<<stereotype>>]をダブルクリックすると、編集状態になります。
  3. 設定したいステレオタイプを入力すると、配置図の関連にステレオタイプが表示され、関連にステレオタイプが設定されます。
tip

アーティファクトやコンポーネントに対しても、同様の手順で関連を定義できます。
