トレーサビリティを確認

概要

Next Design では、モデルの構成要素をツリー表示させ、モデル横断でトレーサビリティを確認することもできます。

以下では、モデル間のトレーサビリティ確認について、次の順で説明します。

  1. トレーサビリティの確認画面に切り替え
  2. モデル間のトレーサビリティを確認
  3. 特定のモデル構成要素に対するトレーサビリティを確認

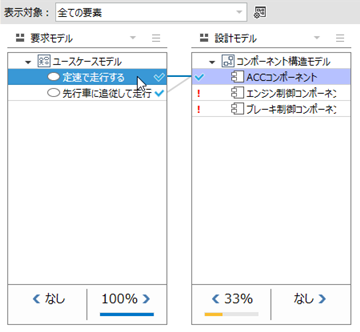

モデル横断でのトレーサビリティ確認のイメージ

モデル間のトレーサビリティ


1. トレーサビリティ確認画面に切り替え

トレーサビリティの確認は画面をトレースページに切り替えて行います。 トレースページでは、複数のモデルを横に並べてモデル間のトレーサビリティを確認します。 1つのモデルが表示される縦長の表示領域を レーン と呼びます。

トレースページに切り替えるには、リボンから次の手順で行います。

トレースページ

操作手順
  1. リボンの [トレーサビリティ] > [ページ] > [トレース] をクリックします。
  2. モデル編集するエディタページに戻るときは、リボンの [トレーサビリティ] > [ページ] > [エディタ] をクリックします。

2. モデル間のトレーサビリティを確認

レーンに表示するモデルを選択するには、次の手順で行います。

モデルを選択

操作手順
  1. レーンの上部にあるプルダウンリストをクリックします。
  2. クリックするとプロジェクト内のモデルがツリー表示され、モデルを選択するとそのモデルの構成要素がレーンに表示されます。 ここでは、ツリーを展開して次のモデルを選択します。
    • モデル: [モデリングサンプル] > [要求モデル] > [ユースケースモデル]

トレースページにモデルを追加するには、次の手順で行います。

トレース先のモデルを追加

操作手順
  1. 各レーンの右上にあるメニューボタンをクリックします。
  2. メニューから [レーンを追加] コマンドを実行し、レーンに表示するモデルを選択します。 ここでは、左のレーンから順に次のモデルを並べます。
    • ユースケースモデル
    • コンポーネント構造モデル
  3. レーンを追加してモデルを並べると、隣り合うモデル間に導出関連を表すトレース線が表示されます。

3. 特定のモデル構成要素に対するトレーサビリティを確認

モデル中の特定の構成要素に対するトレーサビリティを確認するには、次の手順で行います。

モデル間のトレーサビリティ

操作手順
  1. レーン上に表示されたモデルの構成要素をクリックします。
  2. クリックすると、その構成要素に対する導出関連と関連先の階層構造に基づき、関連のあるモデルの構成要素と関連線が強調表示されます。
